A.4. Video-Sync-Erzeugung (SYNC)

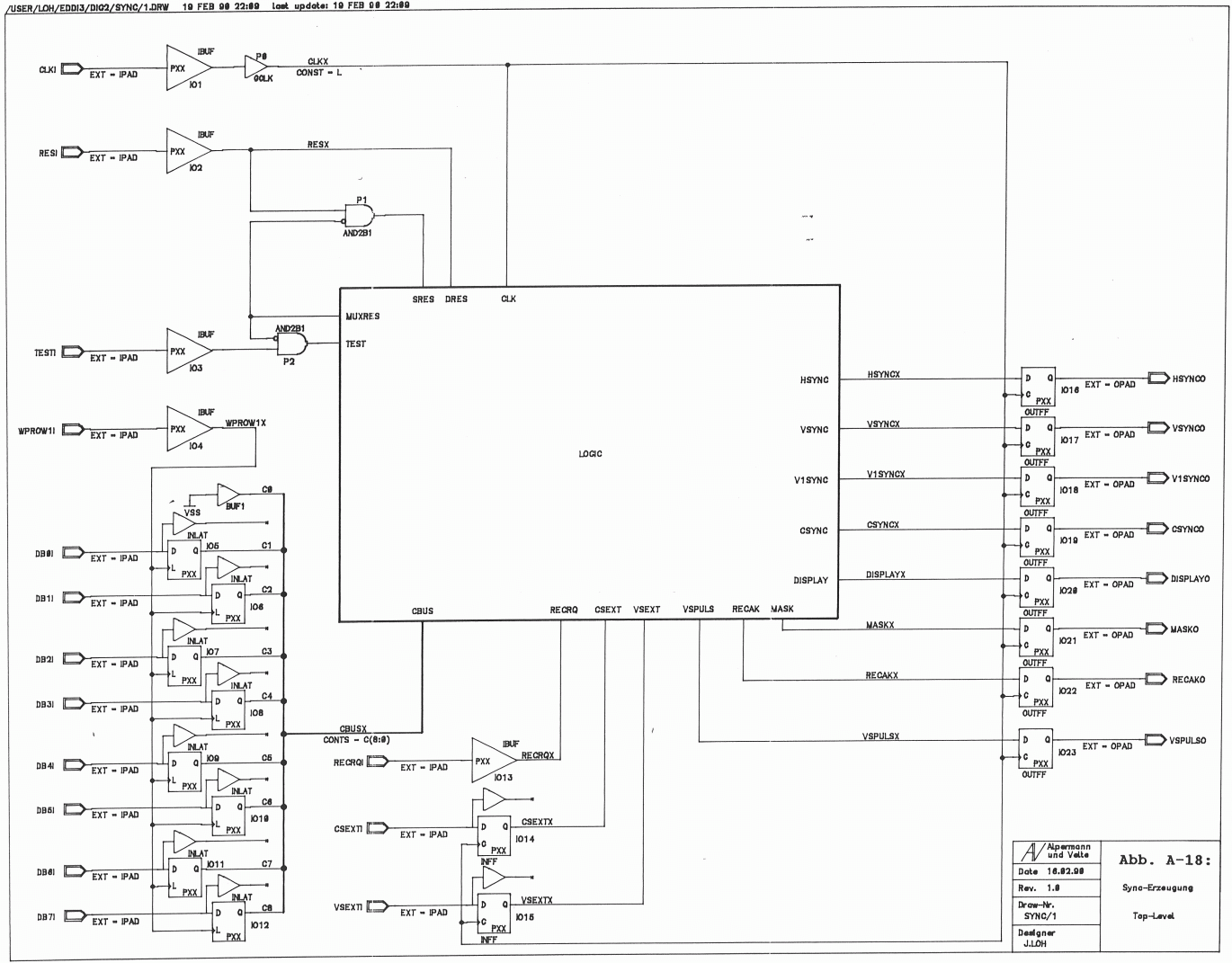

Abb. A-18: Sync-Erzeugung, Top-Level (SYNC/1)

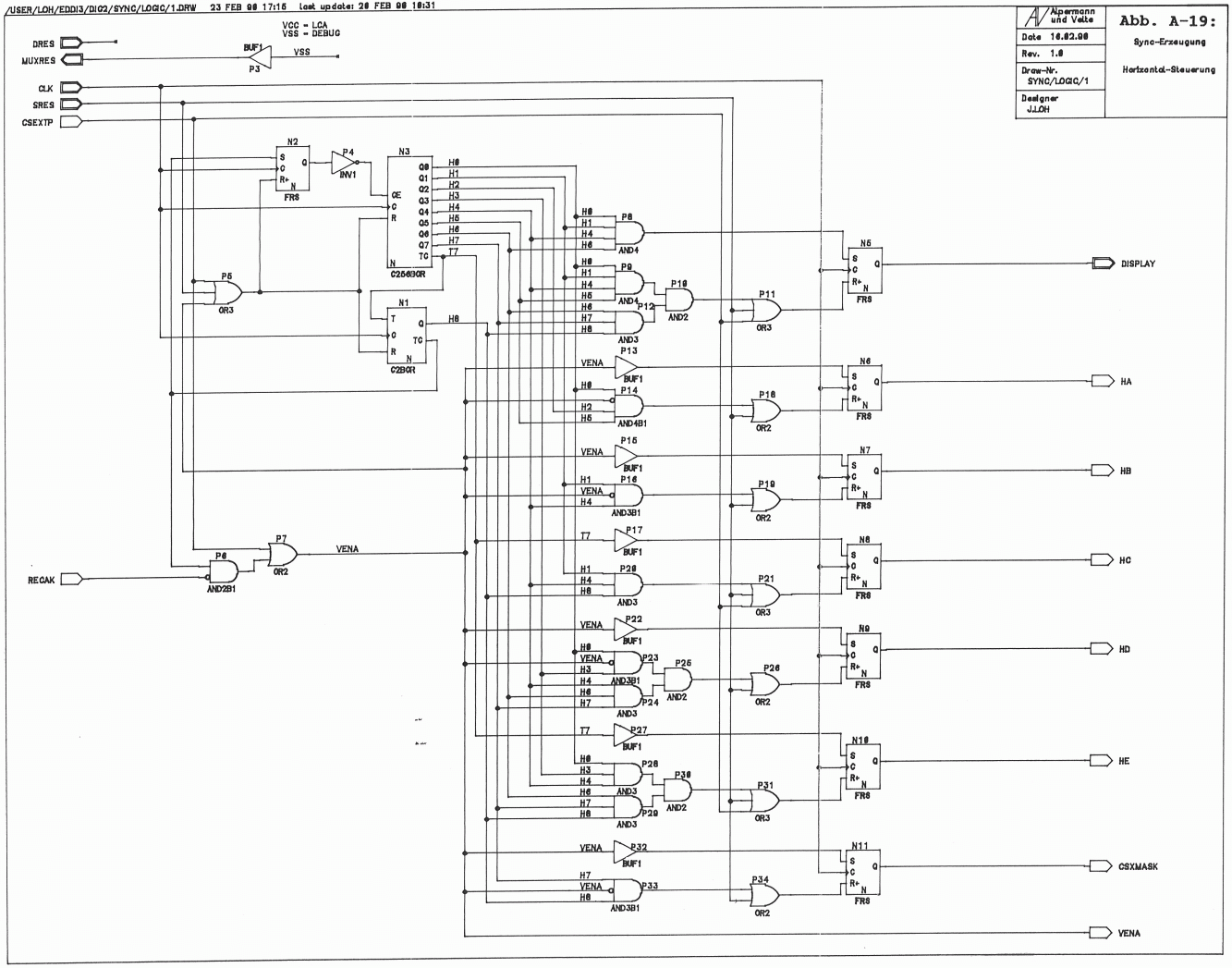

Abb. A-19: Horizontalsteuerung (SYNC/LOGIC/1)

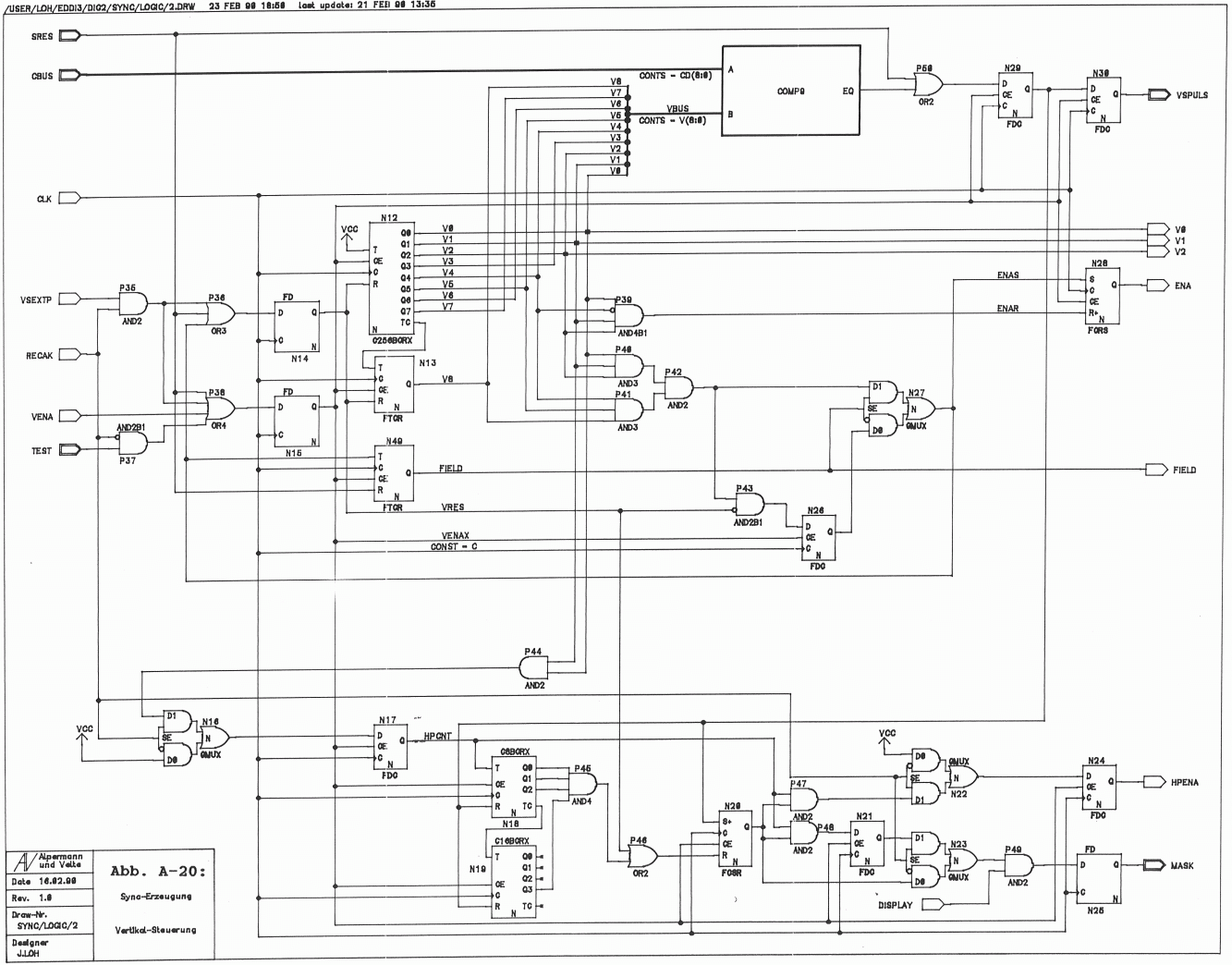

Abb. A-20: Vertikalsteuerung (SYNC/LOGIC/2)

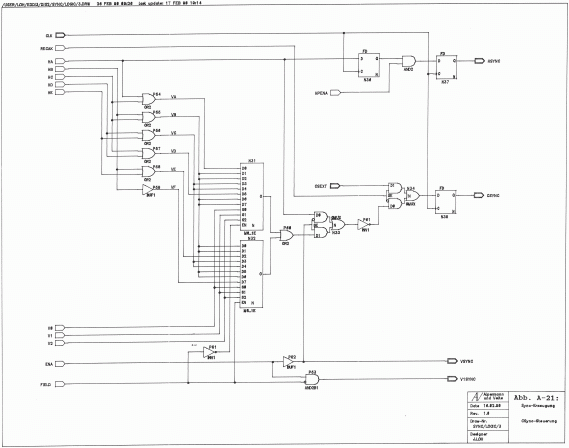

Abb. A-21: Composite-Sync-Erzeugung (SYNC/LOGIC/3)

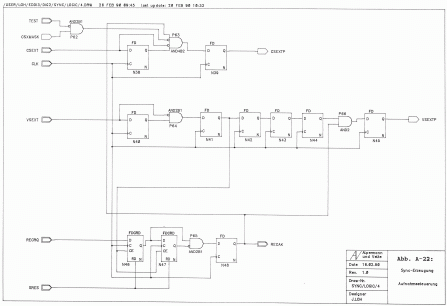

Abb. A-22: Aufnahmesteuerung (SYNC/LOGIC/4)

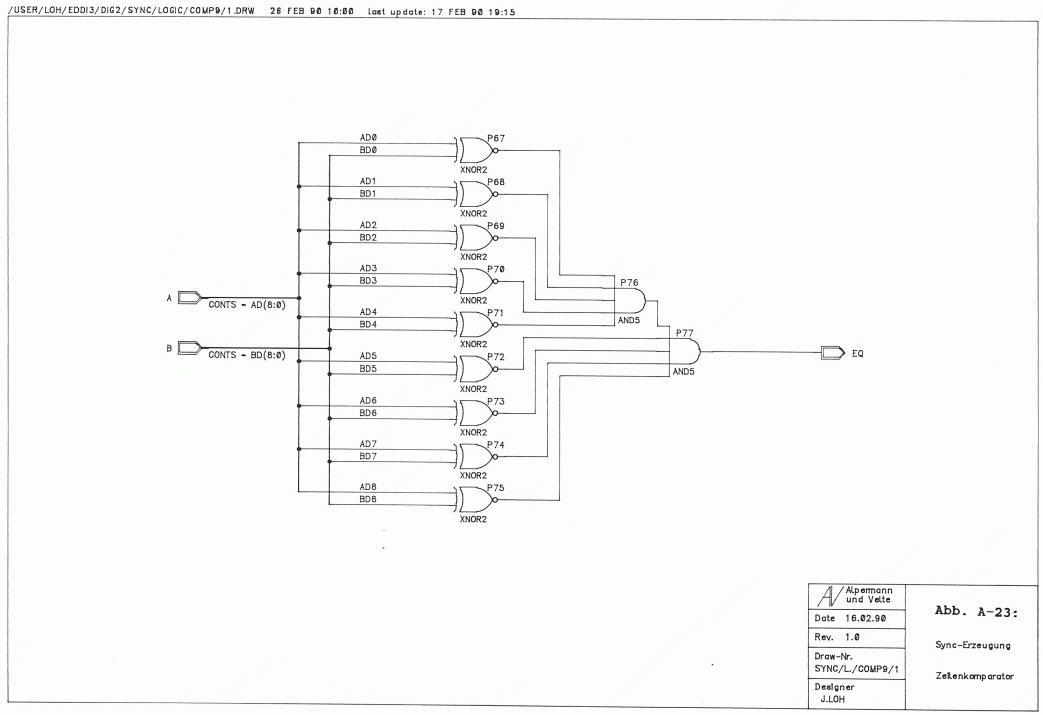

Abb. A-23: Zeilenkomparator (SYNC/LOGIC/COMP9/1)
