A.5. Prozessormodul, Datensteuerung (PROZ)

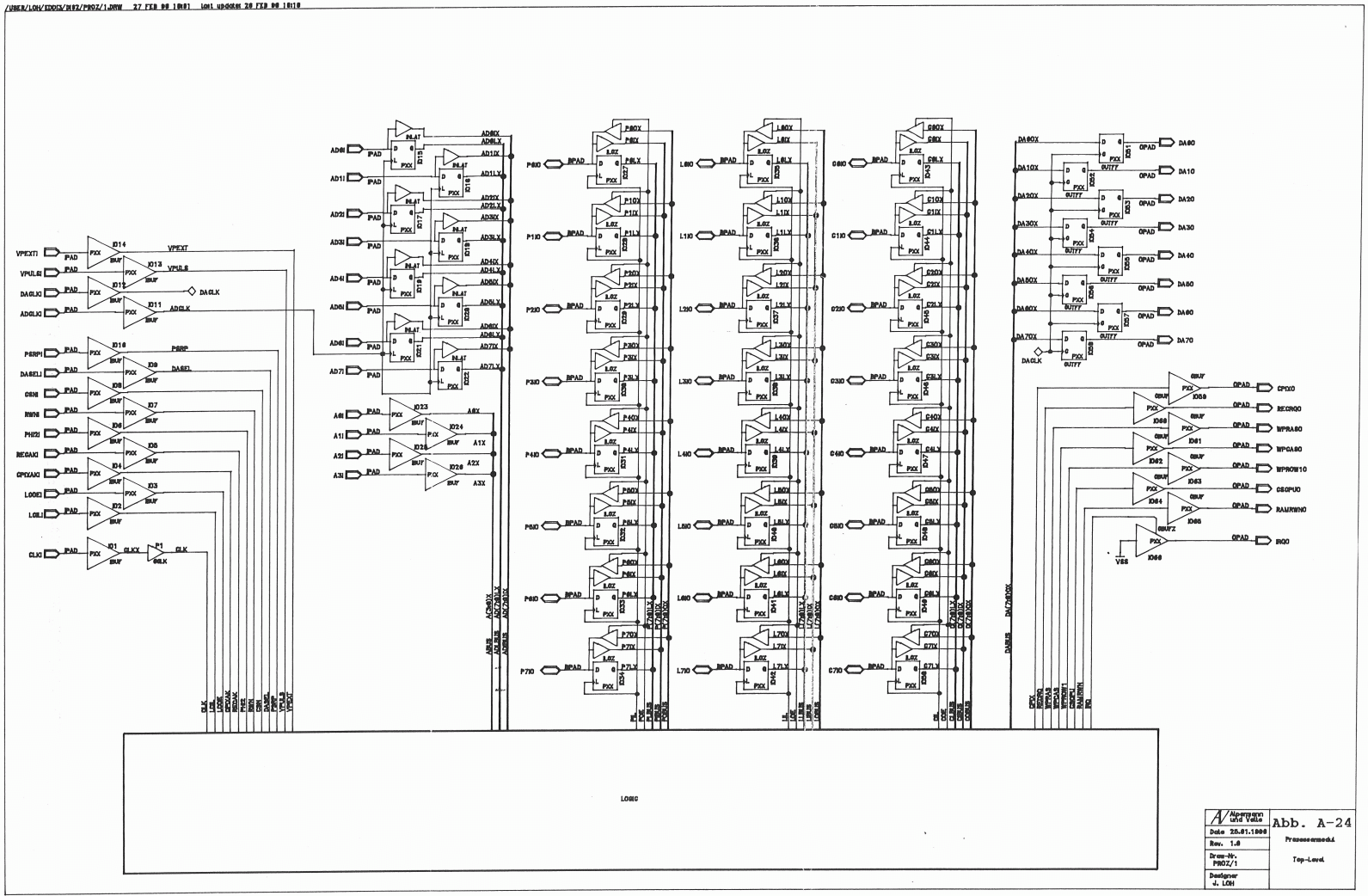

Abb. A-24: Prozessormodul, Top-Level (PROZ/1)

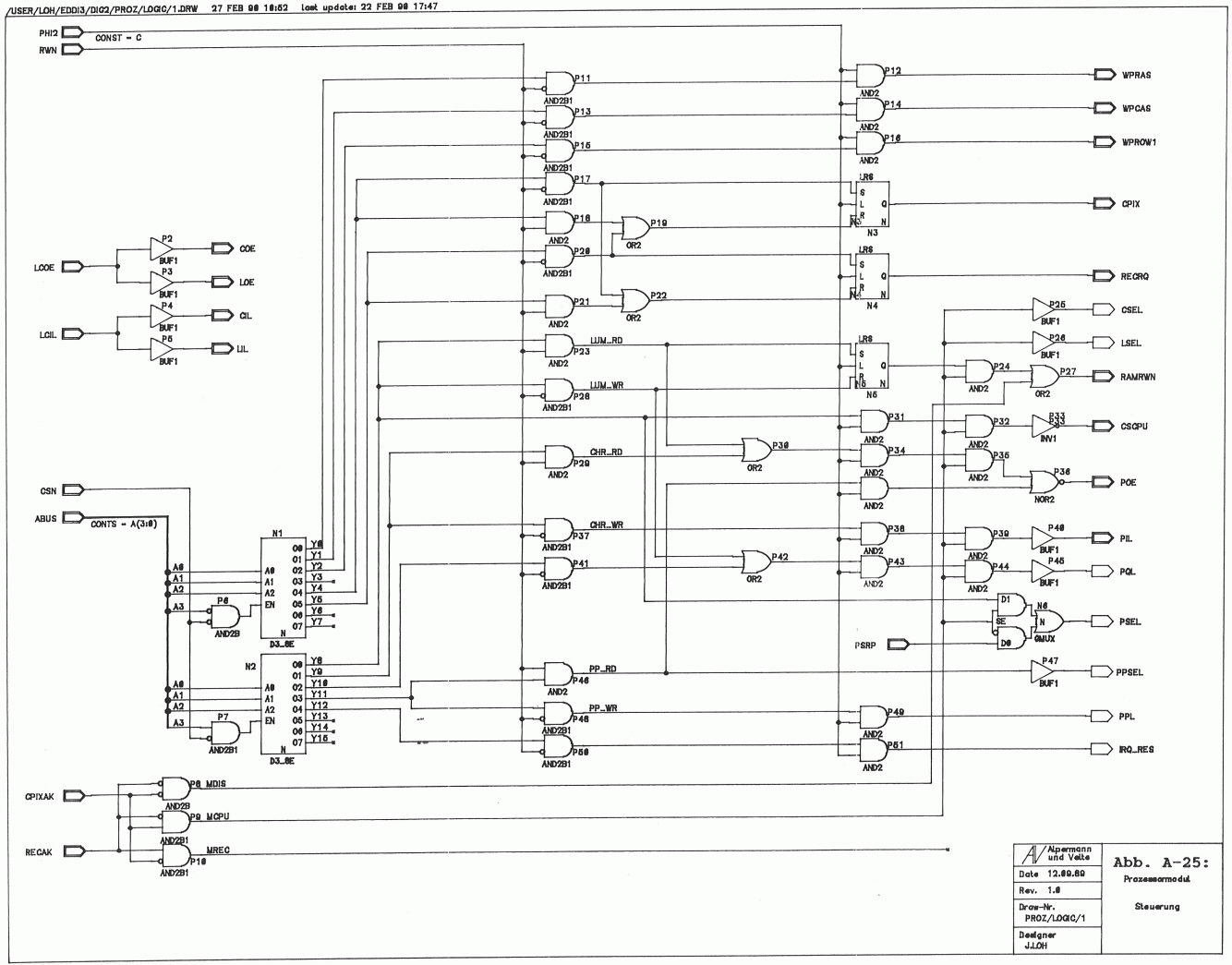

Abb. A-25: Datenwegesteuerung (PROZ/LOGIC/1)

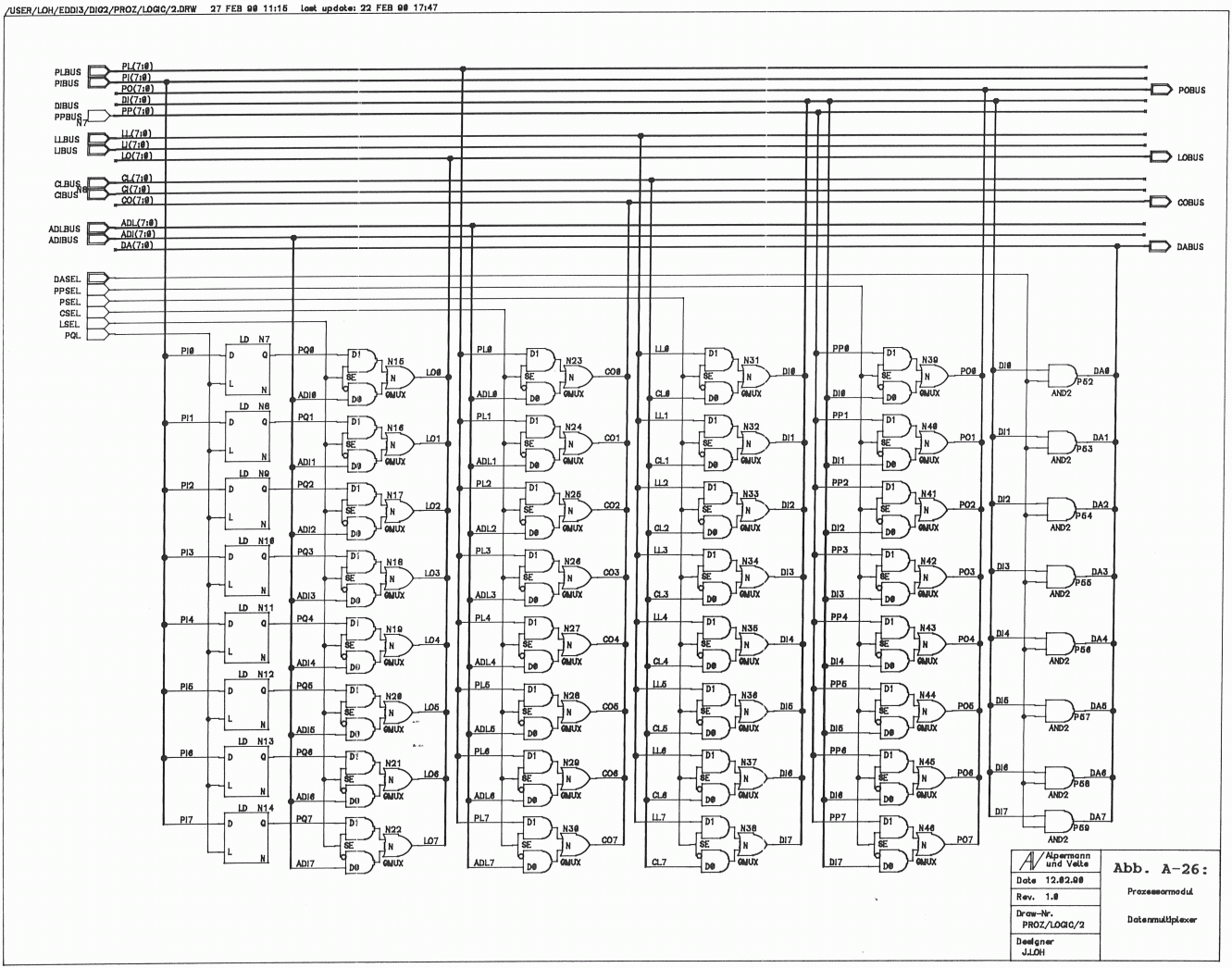

Abb. A-26: Datenmultiplexer (PROZ/LOGIC/2)

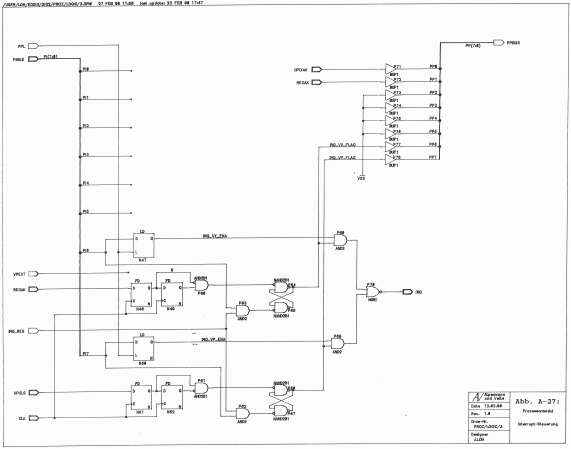

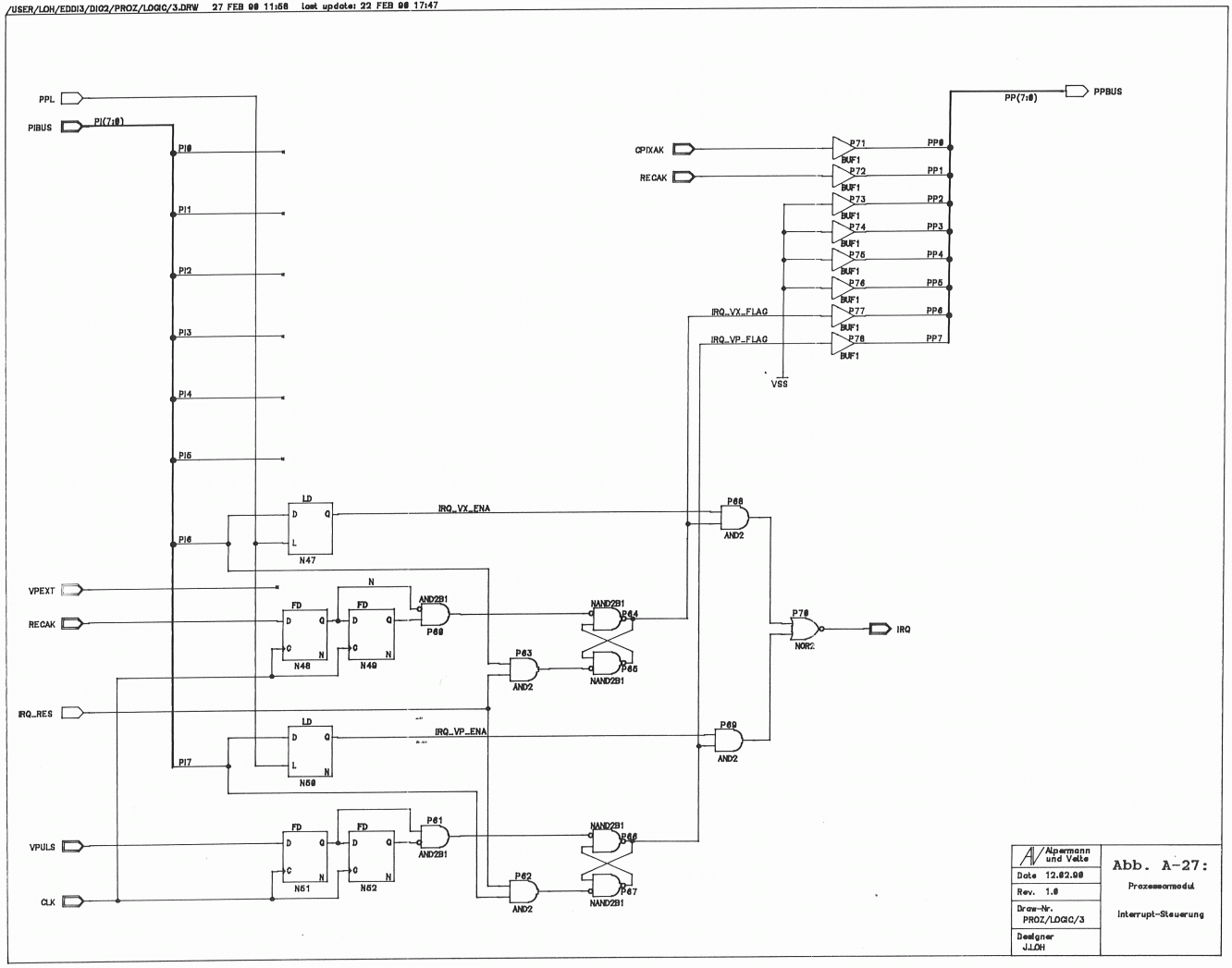

Abb. A-27: Interruptsteuerung (PROZ/LOGIC/3)
